Qué mide un equipo de ensayo de fugas y resistencia del sellado

Un equipo de ensayo de fugas y resistencia del sellado se utiliza para evaluar si un envase conserva su contenido y si sus sellos resisten una carga mecánica o una presión interna especificadas. Según su configuración y el método de ensayo, puede incluir una fuente de presión o vacío, sensores, un soporte para el envase, controles y software. El instrumento se utiliza con bolsas flexibles, bandejas, envases con tapa y otros formatos sellados cuya integridad es importante durante la manipulación, la distribución o el almacenamiento.

Los ensayos de fugas y de resistencia del sellado responden a preguntas relacionadas, pero distintas. Un ensayo de fugas busca detectar una vía de fuga inaceptable a través del envase o de sus sellos; un ensayo de resistencia mide la fuerza o presión necesarias para abrir, deformar o romper un sello en condiciones definidas. Un envase puede superar un ensayo de resistencia y aun así presentar una pequeña fuga, por lo que un resultado no debe considerarse automáticamente evidencia del otro.

Los resultados dependen del diseño del envase, el material, la configuración del ensayo y los criterios de aceptación, no solo de la precisión del instrumento. Los métodos destructivos modifican o abren la muestra, mientras que los métodos no destructivos pueden dejarla intacta, siempre que se validen para la aplicación. Los fabricantes suelen combinar las mediciones del instrumento con inspecciones visuales y el seguimiento del proceso para comprender la calidad del sellado durante la producción, en lugar de depender de un único resultado de ensayo.

Principios de ensayo y métodos principales

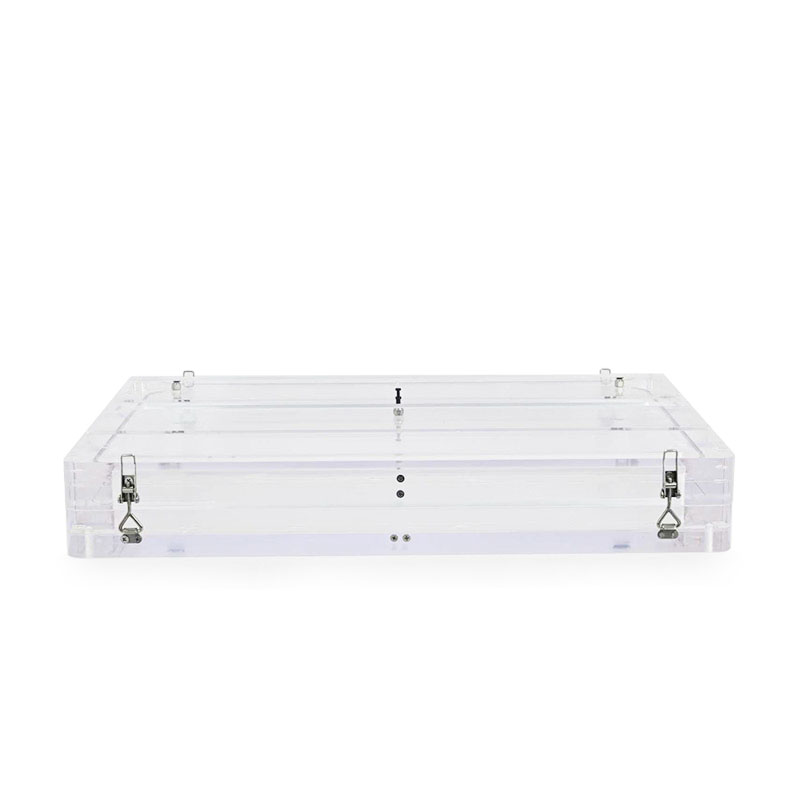

En un ensayo de rotura, se introduce aire en un envase hasta que falla y se registra la presión en el momento del fallo. En un ensayo de fluencia, en cambio, el envase se mantiene a una presión especificada durante un periodo definido y se observa si falla. Las placas de sujeción pueden limitar la expansión del envase y afectar a la distribución de las tensiones. Ambos métodos requieren una presurización controlada y soportes adecuados; la presión de rotura no es directamente intercambiable con la resistencia al pelado, que se mide como fuerza por unidad de ancho del sello.

El ensayo de caída de vacío coloca un envase en una cámara sellada, evacua la cámara y monitorea el cambio de presión posterior. Las fugas del envase pueden contribuir a ese cambio, pero también pueden influir en la señal las fugas de la cámara, las variaciones de temperatura, la expansión del envase y la desgasificación. Por tanto, la sensibilidad debe establecerse utilizando envases representativos y muestras de desafío adecuadas. Una lectura de presión estable, por sí sola, no demuestra que no haya ningún defecto posible.

En el ensayo de pelado se utiliza un equipo de tracción o un equipo universal de ensayos para separar tiras preparadas y registrar la fuerza necesaria para separar el sello. El resultado depende del ancho de la probeta, la disposición de las mordazas, la velocidad de separación y el modo de fallo. La emisión de burbujas y la penetración de colorante son otros métodos de investigación de fugas utilizados con tipos de envases adecuados. Estos métodos pueden complementar un equipo de ensayo de fugas y resistencia del sellado, pero los compradores deben confirmar qué métodos admite realmente cada instrumento.

Aplicaciones y normas pertinentes

Los fabricantes de dispositivos médicos utilizan ensayos de envases para respaldar el desarrollo y el control de los sistemas de barrera estéril. Los ensayos pueden ser pertinentes después del sellado, la esterilización, una simulación de distribución o el acondicionamiento para determinar la vida útil; la secuencia se establece según el plan de validación. Los productores de alimentos, productos farmacéuticos y bienes de consumo también evalúan los sellos cuando las fugas, la contaminación o la pérdida del contenido representan un riesgo. Cada aplicación requiere límites vinculados a los requisitos del producto y un plan de muestreo representativo.

Entre las referencias habituales se encuentran ASTM F1140/F1140M, sobre la resistencia al fallo por presurización interna; ASTM F88/F88M, sobre la resistencia del sellado de materiales flexibles de barrera; y ASTM F2338, sobre la detección no destructiva de fugas en envases mediante caída de vacío. ISO 11607 aborda los envases para dispositivos médicos esterilizados terminalmente. La aplicabilidad depende del envase, el método y el contexto normativo; los usuarios deben consultar las ediciones vigentes y verificar que su procedimiento cumpla los requisitos pertinentes.

Para los compradores que comparan equipos, paratronix incluye el equipo de ensayo de fugas y resistencia del sellado LT-03A entre sus equipos de ensayo y también ofrece equipos de ensayo de fugas, equipos universales de ensayo y equipos de ensayo no destructivo de microfugas. Esta gama ofrece un punto de partida para analizar mediciones complementarias de integridad y resistencia. Antes de especificar el LT-03A, solicite información actualizada sobre sus métodos de ensayo disponibles, rango de presión, opciones de soportes y documentación de respaldo; no debe presuponerse el cumplimiento de ninguna norma ni un nivel de rendimiento específico sin verificarlo.

Cómo seleccionar el equipo adecuado

Empiece por definir qué decisión debe respaldar el ensayo: detectar fugas, medir la resistencia del sellado, investigar fallos o monitorear la uniformidad del proceso. Defina los materiales y las dimensiones del envase, la geometría del sello y los modos de fallo previstos; después, seleccione un método adecuado para esas características. Los envases porosos y no porosos pueden requerir enfoques distintos. Determine también si la muestra debe seguir siendo utilizable después del ensayo, ya que un ensayo destructivo de rotura o pelado inutiliza el envase o la probeta ensayados.

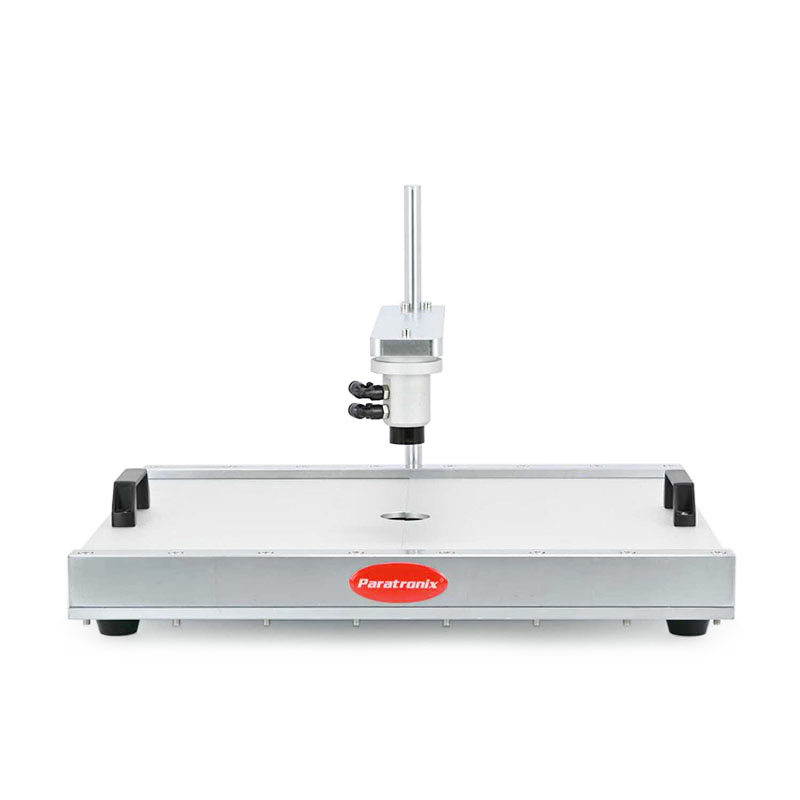

Compare el rango operativo y la resolución de medición con las presiones, fuerzas o señales de fuga previstas en su aplicación. Pregunte cómo se adapta el soporte a distintos formatos, cómo se introduce el aire sin generar fugas engañosas y si se necesitan placas de sujeción. Para el ensayo de caída de vacío, evalúe la compatibilidad de la cámara, la duración del ciclo y la sensibilidad demostrada con el envase previsto. Una demostración del proveedor con muestras representativas aporta más información que una especificación general por sí sola.

Por último, revise la trazabilidad de la calibración, la repetibilidad, los controles de acceso de los usuarios, la exportación de datos y la disponibilidad del servicio técnico. Las operaciones reguladas pueden necesitar registros de auditoría, controles de registros electrónicos o documentos de cualificación; confirme las funciones y la documentación exactas antes de la compra. Incluya a los operarios y al personal de calidad en la evaluación, ya que los cambios de soportes, la preparación de muestras y la limpieza afectan a la facilidad de uso diaria. Solicite presupuestos por escrito que detallen los accesorios incluidos, el soporte para la instalación y los posibles cargos por software o formación.

Configuración, resultados y control de calidad

Un flujo de ensayo práctico comienza con la identificación documentada de las muestras, su acondicionamiento y su inspección. Instale el soporte adecuado, verifique el estado del instrumento y configure los parámetros del método, incluidos el nivel de presión o vacío, la velocidad de rampa, el tiempo de mantenimiento y el límite de aceptación, cuando corresponda. Prepare y cargue el envase de manera uniforme, evitando daños involuntarios o fugas en la conexión de ensayo. Registre tanto la configuración como el resultado para poder investigar las diferencias entre lotes.

Interprete el resultado de rotura junto con la ubicación y el modo del fallo: la apertura de un sello, la rotura del material o un fallo relacionado con el soporte pueden apuntar a causas diferentes. En los ensayos de pelado, revise el perfil de fuerza y si la separación se produjo en el sello o dentro del material. Para la caída de vacío, compare la señal medida con un umbral validado e investigue los resultados dudosos. Las reglas para repetir un ensayo deben definirse de antemano, en lugar de decidirse después de obtener una lectura desfavorable.

Establezca los intervalos de calibración y mantenimiento preventivo basándose en las recomendaciones del fabricante, el historial del instrumento y el riesgo de desviación de las mediciones. Compruebe si los soportes, las mangueras, las juntas y las conexiones presentan desgaste o fugas, y verifique el rendimiento con muestras de referencia o de desafío adecuadas. Durante la validación del método, evalúe la repetibilidad y los efectos de los operarios, las muestras y las condiciones ambientales. Analice las tendencias de los resultados a lo largo del tiempo para identificar cambios en el proceso; un valor individual aceptable no demuestra la capacidad del proceso a largo plazo.

Costes de propiedad y tendencias futuras

El coste total de propiedad va más allá del precio de compra. Tenga en cuenta los soportes para cada formato de envase, el aire comprimido u otros servicios, la instalación, la formación, la calibración, las juntas de repuesto y las visitas de servicio técnico. Los ensayos destructivos también consumen muestras, mientras que los métodos con cámara pueden requerir utillaje específico para cada formato y una configuración más prolongada. Estime el tiempo de los operarios y el rendimiento utilizando su combinación real de productos, incluidos los cambios de formato y las investigaciones de ensayos fallidos, en lugar de basarse únicamente en el tiempo de ciclo indicado.

Para evaluar el retorno de la inversión, compare el flujo de trabajo propuesto con los costes actuales de mano de obra, desechos, ensayos externalizados y tiempo de inactividad durante un periodo definido. Incluya la validación y el mantenimiento continuo en ambos escenarios, y considere la reducción de reclamaciones o retiradas como supuestos de riesgo, no como ahorros garantizados. Un instrumento con más funciones solo se justifica cuando las funciones que pueden utilizarse satisfacen los métodos, volúmenes o necesidades de documentación requeridos. Solicite un presupuesto detallado y las condiciones del servicio antes de finalizar la comparación.

La industria avanza hacia un mayor uso de ensayos de integridad no destructivos, registros digitales y análisis automatizados, sobre todo cuando son importantes la trazabilidad y la conservación de las muestras. Los nuevos materiales de envasado y las estructuras más ligeras también pueden requerir soportes y validaciones revisados. Estos avances no eliminan la necesidad de medir la resistencia mediante ensayos destructivos cuando esas mediciones responden a una pregunta de calidad distinta. Analice con paratronix los envases actuales, los métodos previstos y los formatos futuros para determinar qué equipos y documentos de respaldo se ajustan a la aplicación.
